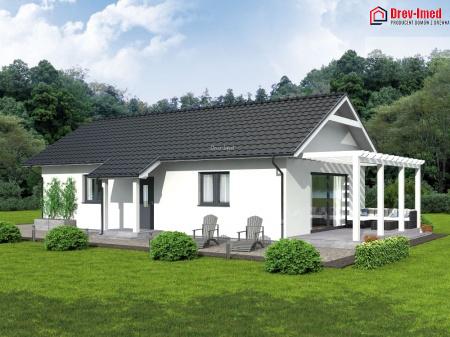

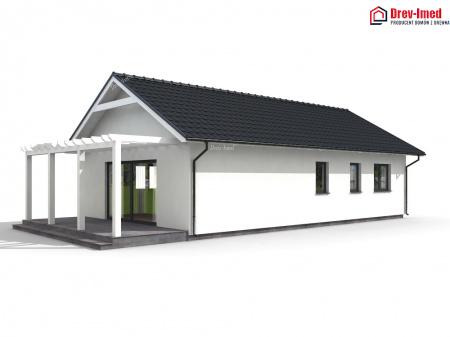

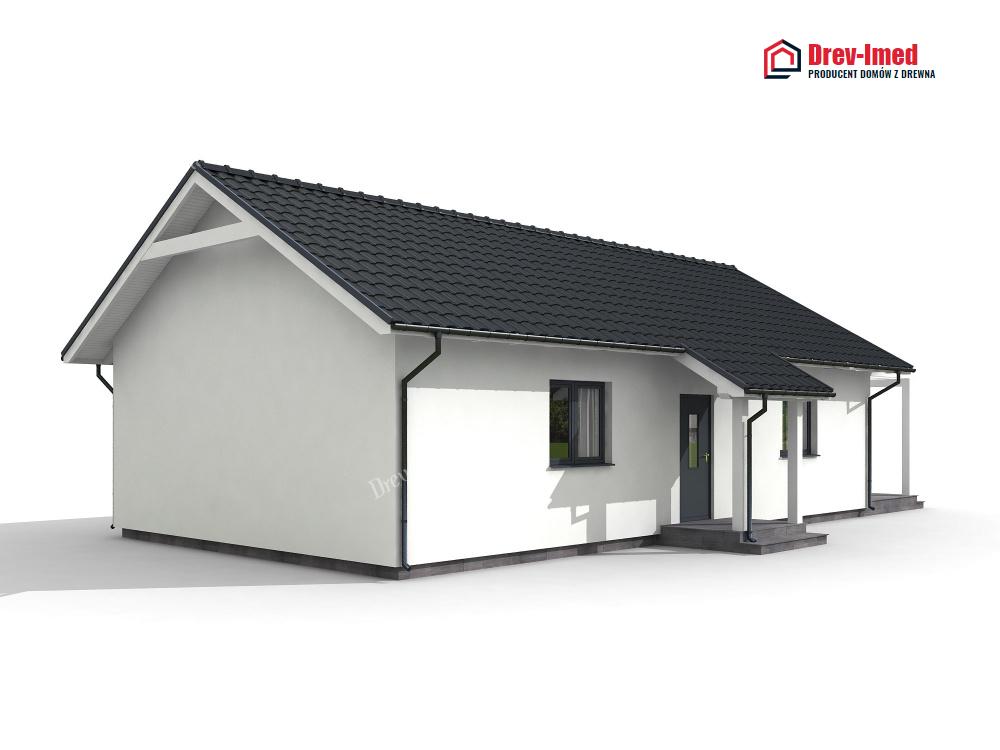

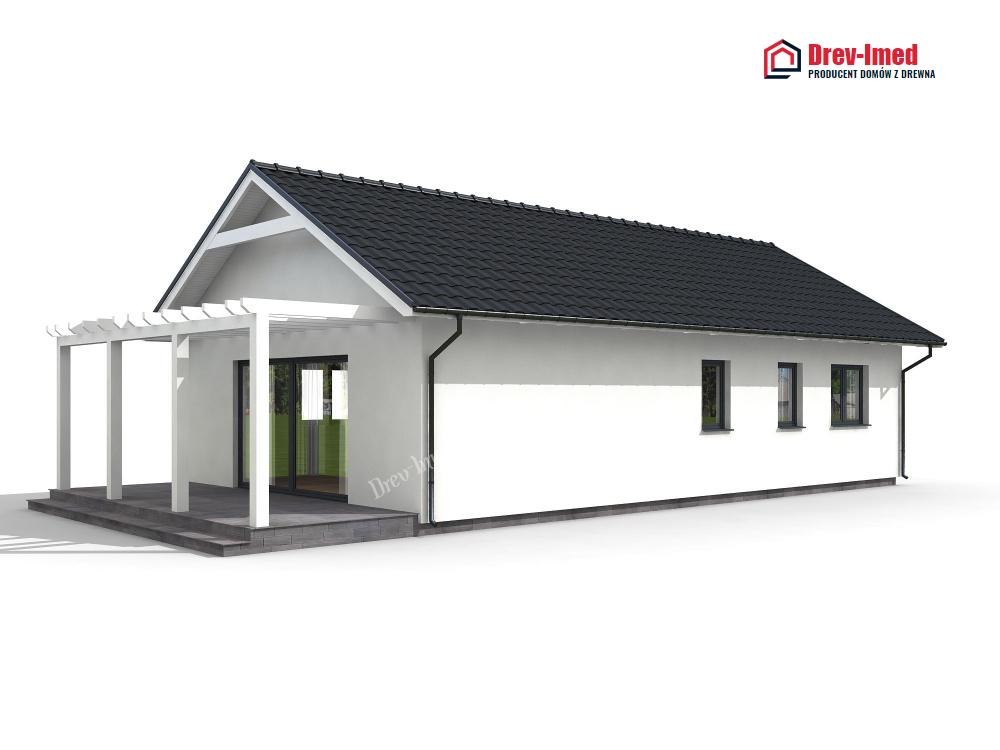

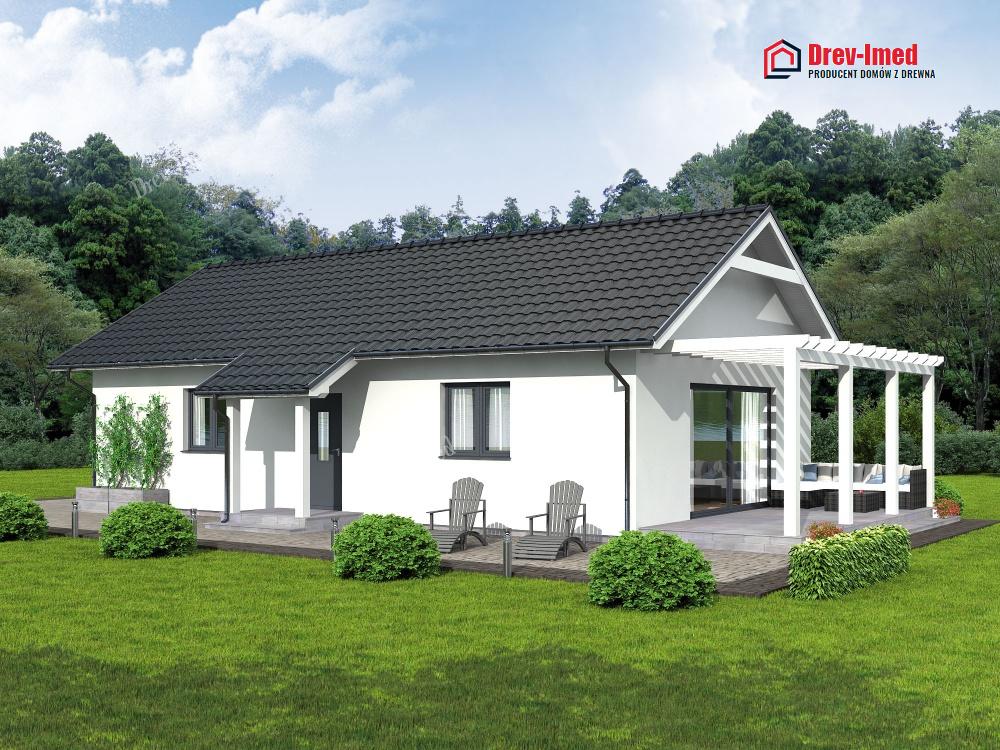

Dom mieszkalny ekologiczny:

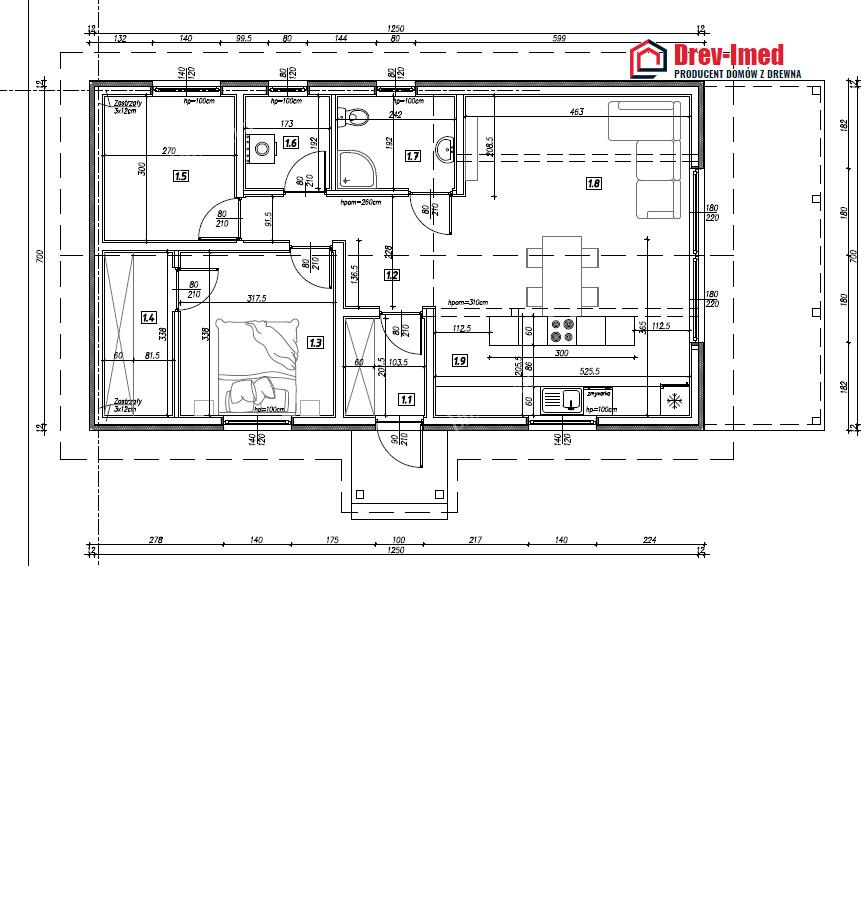

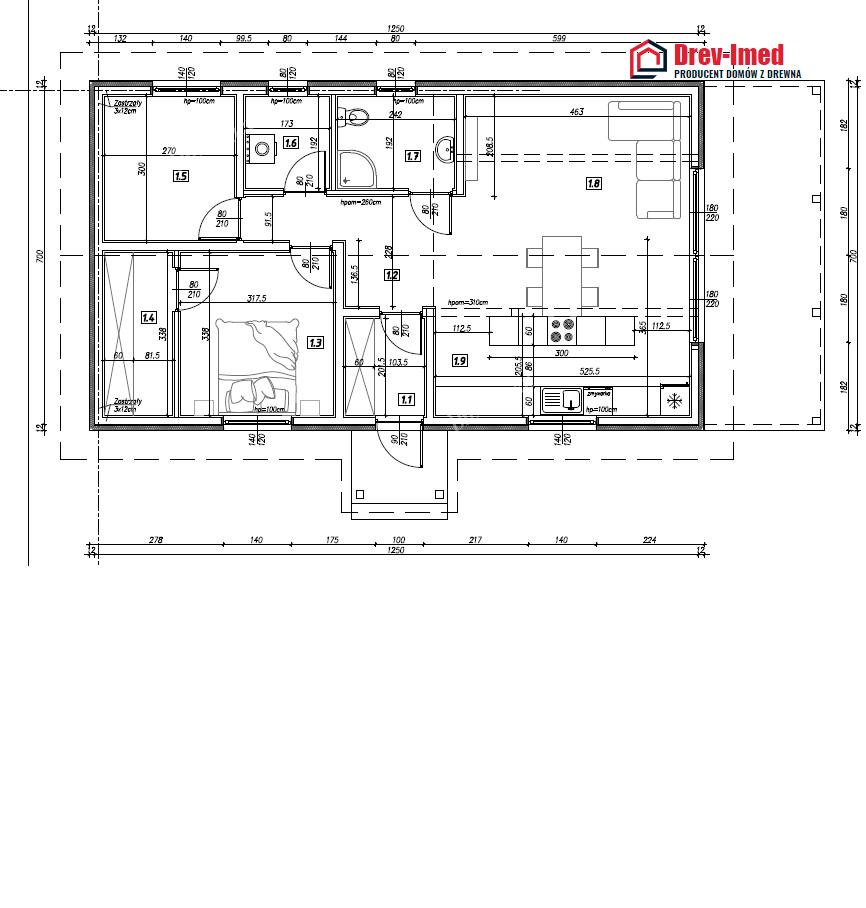

Teresa I 87,5 m2




Model: „ TERESA I  ”    Kąt  dachu:   35 °

    87,50 m2    Pow. zabudowy:


Przekrój ściany  zewnętrznej nośnej
  1. Tynk Akrylowy ( mineralny  ) kolory jasne do wyboru.
  2. Elewacja docieplona styropianem elewacyjnym  100 mm   + siatka + klej zatarte na szaro.
                   3. Poszycie konstrukcji zewnętrzna Płyta OSB – 12,00 mm gruba
  4. Konstrukcja słupów o przekroju
  5. Wełna mineralna ISOVER 150 mm gruba w konstrukcji drewnianej
  6. Folia STROTEX AL  folia paroizolacyjna aluminiowa dodatkowo dająca izolację ściany
  7. Ruszt drewniany pod płytę kartonowo-gipsową
  8. Płyta kartonowo – gipsowa przykręcona
  Przekrój dachu
  9. Blachodachówka wraz z obróbkami blacharskimi oraz orynnowaniem
10. Łaty dachowe
11. Kontrłaty
12. Folia dachowa
13. Krokiew
Przekrój stropu nad parterem ( strych)
14. Belki  stropowe  drewniane
15. Strop nad parterem ocieplenie wełną  ISOVER  200mm
16. Folia STROTEX AL  folia paroizolacyjna aluminiowa dodatkowo dająca izolację ściany
17. Ruszt drewniany pod płytę kartonowo-gipsową
18. Płyta kartonowo – gipsowa przykręcona
Przekrój podłoga parter
19. Podłogi  z płyty  OSB 22 mm gruba parter ( można dowolnie wykończyć) lub podłoga drewniana świerkowa konstrukcyjna
      (  można stosować wylewkę mixokretem na styropianie -  opcja do kalkulacji )
20. Podłoga parter ocieplenie wełną  ISOVER  150 mm
21. Belki podłogowe drewniane
    22. Folia izolacyjna lub papa
  Stolarka okienna oraz drzwiowa
23. Drzwi wewnętrzne komplet-(opcja dodatkowa za dopłatą)
24. Drzwi zewnętrzne
25. Stolarka okienna PVC  S8000 IQ 6 komorowe
   Parapety
36. Wewnętrzne konglomerat (jasne kolory)
37. Zewnętrzne metalowe zharmonizowane kolorystycznie z pokryciem dachu
   Instalacje
38. Elektryczna po 2 punkty na jedno pomieszczenie ( 1 punkty światło plus 1 punkty gniazdo zakończone puszką)
Skrzynka wewnętrzna z bezpiecznikami
39. Wodno -kanalizacyjna 5 punkty odpływ – dopływ zakończone korkiem
40. CO- na jedno pomieszczenie jeden punkt instalacji zakończone korkiem
41. Komin z wkładem ceramicznym  ocieplony pod kominek fi 200 z jedną wentylacją
42. Kominki 3 szt.  wentylacyjne do łazienki, odpowietrzenie kanalizacji , okap kuchnia
  Strop oraz ściany wewnętrzne
43. Ściany nośne oraz działowe wygłuszane wełną zgodnie z przekrojem według konstrukcji
44. Płyta karton gips -przykręcone
  47 .Elewacja - okładzina zewnętrzna drewniana w wybranych miejscach
46. Dokumentacja techniczna - 6 egzemplarze z opracowaniami branżowymi.





Firma dodatkowo może wykonać:

Firma dodatkowo może wykonać:
Fundament – ławy kopane  m do ziemi + wyrównanie pod wylewkę poziomu środka fundamentu + izolacja cieplna  / styropian , styrodur /   osadzenie wg szablonu  kotew ø 12  stalowych  do kotwienia domu + wykonanie izolacji poziome z papy pod budowę domu + odpływy wodno kanalizacyjne w obrębie fundamentu
Całość fundamentu jest wykonana zgodnie z projektem Architektonicznym wydanym  przez firmę DREV-IMED.
